Ürün Açıklama
Çeşitli askı bağlantı şekilleri sayesinde mimimum kat yüksekliklerinde çalışma imkanı mevcuttur. Kirişlerin pasaj aralarına getirilmesi sayesinde, çeşitli aks aralıkları mesafesinde her büyüklükte eleğin çalışma imkanı sağlanmaktadır.
- Teknik Özellikler
- Teknik Resim
- Broşür
MODEL | Pasaj sayısı | Her pasajdaki elek sayısı | Net eleme alanı (m2) |
Motor (kw) |
Makina devri (rpm) |
Ortalama ağırlık (kg) |
Ambalaj hacmi (m3) |
KAREL- 424 | 4 | 20-24 | 20-25 | 3 | 240 | 3085 | 14.0 |
KAREL- 428 | 4 | 24-28 | 22-26 | 3 | 240 | 3370 | 15.6 |
KAREL- 624 | 6 | 20-24 | 30-33 | 4 | 240 | 3950 | 19.0 |
KAREL- 628 | 6 | 24-28 | 34-40 | 4 | 240 | 4435 | 21.0 |
KAREL- 824 | 8 | 20-24 | 38-45 | 5.5 | 240 | 4815 | 24.0 |
KAREL- 828 | 8 | 24-28 | 45-53 | 5.5 | 240 | 5500 | 26.4 |

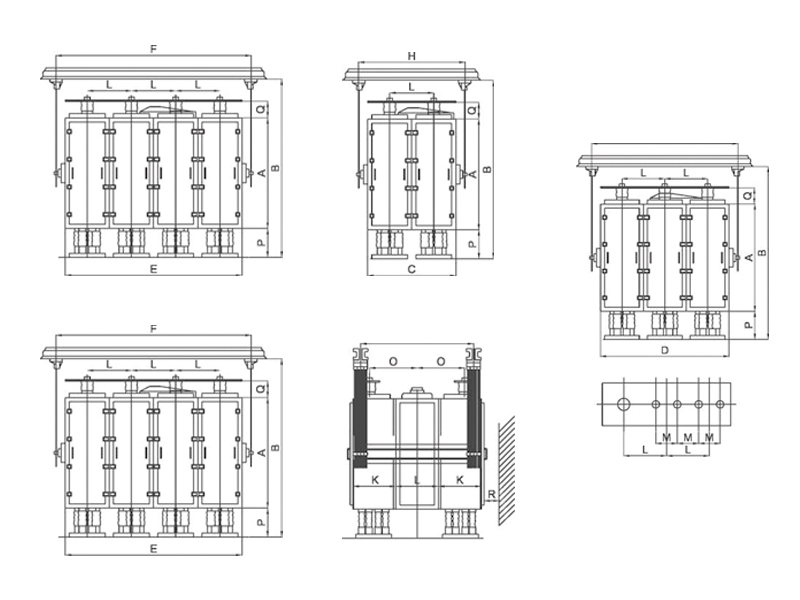

ÖLÇÜLER (mm) | |||||||||||||||||
Her pasajdaki elek sayısı | A | B | C | D | E | F | G | H | J | K | L | M | N | O | P | Q | R |
20-24 | 1850 | 3100 | 1516 | 2260 | 3005 | 3175 | 2430 | 1685 | 700 | 780 | 745 | 360 | 1900 | 735 | 400 | 280 | 900 |
24-28 | 2150 | 3250 | 1516 | 2260 | 3005 | 3175 | 2430 | 1685 | 700 | 780 | 745 | 360 | 1900 | 735 | 400 | 280 | 900 |
